Cea mai recentă sosire a mașinii automate de acoperire UV cu role anilox cu cap dublu. Proiectat prin utilizarea de materiale de calitate superioară și tehnologie nouă în NEW STAR - producător din China. Permite acoperire UV, pe bază de apă, la atingere moale, mată și lucioasă... În special pentru imprimeuri fine de înaltă calitate procesate de fabrici la scară largă.

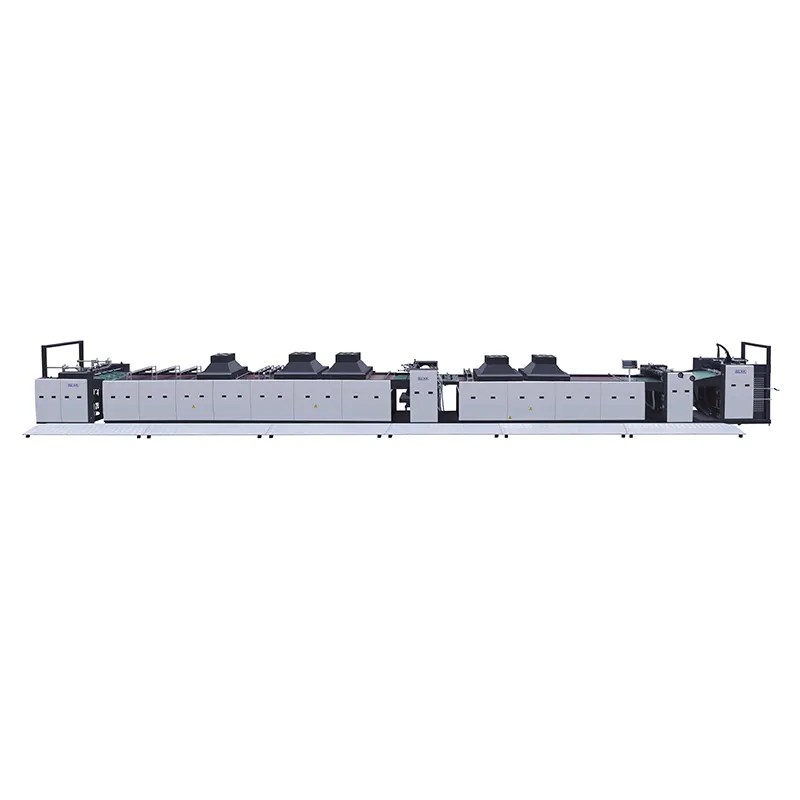

Mașina automată de acoperire UV cu role anilox cu două capete este o soluție inovatoare și sigură pentru acoperirea pe bază de apă și acoperirea cu atingere moale a hârtiei. NEW STAR este un producător și exportator global de mașini automate de acoperire UV cu role anilox cu cap dublu. În China, vă puteți personaliza nevoile pentru a găsi cele mai potrivite mașini de acoperire la cel mai bun preț.
Mașina de acoperire UV cu role anilox automată SGUV-800/1200 este primul produs casnic dezvoltat de Feihua, care subminează acoperirea tradițională cu role din cauciuc.
Cel mai recent proces de acoperire anilox: rezolvă complet fenomenul de coajă și boabe de portocală!
Model |
SGUV-800 |
SGUV-1200 |
Dimensiunea maximă a foii |
820*1000mm |
1200*1000mm |
Dimensiune min |
270*270mm |
300*300mm |
Greutatea foii |
250~500g/m2 |
250~500g/m2 |
Greutatea foii |
128~500g/m2 |
128~500g/m2 |
Viteză |
5~100m/min |
5~100m/min |
Viteză |
5~60m/min |
5~60m/min |
Putere |
45Kw |
50Kw |
Lampă UV |
3 buc x 8 Kw |
3 buc x 9,75Kw |
Lampă IR |
18 buc x 1,5 Kw |
18 buc x 1,5 Kw |
Înălțimea de alimentare cu hârtie |
1100 |
1100 |
Înălțimea stivei de hârtie |
1050 |
1050 |
Greutate |
6000 kg |
65000 kg |
Dimensiune |
16500x1850x20000mm |
16500x2050x2000mm |
Aplicabil pentru produse fine de calitate superioară Solve: ulei pe bază de apă, ulei la atingere moale, ulei anti-zgârieturi, ulei de înlocuire a peliculei etc.
1: Acoperire directă cu rolă anilox cu diametru mare, nu este nevoie să transferați rola de cauciuc, poate asigura grosimea uleiului pe hârtie, chiar și fără coajă de portocală
2: Racleta închisă este utilizată pentru a circula uleiul în circuitul de ulei fără scurgerea uleiului, ceea ce poate reduce eficient pierderea și volatilizarea uleiului.
3: Rolele superioare și inferioare sunt antrenate de motoare independente, fără goluri mecanice, care pot asigura că nu există dungi în acoperire.
4: Presarea rolelor este controlată de servomotoare, grosimea golului este setată direct pe ecranul tactil, iar distanța este controlată de servomotor, ceea ce face controlul mai precis și operarea mai ușoară!
5: Nivel ridicat de inteligență, accelerație de pornire cu o singură tastă, mai convenabil și mai eficient decât controlul segmentat tradițional!
6: Capul arborelui este de 55 mm mare, ceea ce este mai stabil și mai ferm decât tradiționalul 35 mm la viteză mare, fără deformare și efect de acoperire bun!
1. Secțiune de alimentare automată a hârtiei
Alimentatorul de hârtie este o parte importantă a mașinii de vopsit. Funcția alimentatorului de hârtie este de a separa automat, precis, constant și periodic foile una câte una și de a le trimite continuu la părțile obișnuite de poziționare.
Metoda de alimentare cu hârtie a acestei mașini este alimentarea continuă cu hârtie, care are avantajele unei automatizări ridicate, structurii compacte, performanțe bune, funcționare convenabilă, alimentare precisă cu hârtie și precizie ridicată. Componentele principale ale alimentatorului de hârtie sunt puntea de alimentare cu hârtie, capul de alimentare cu hârtie, masa de stivuire, sistemul de ridicare și sistemul de transmisie.

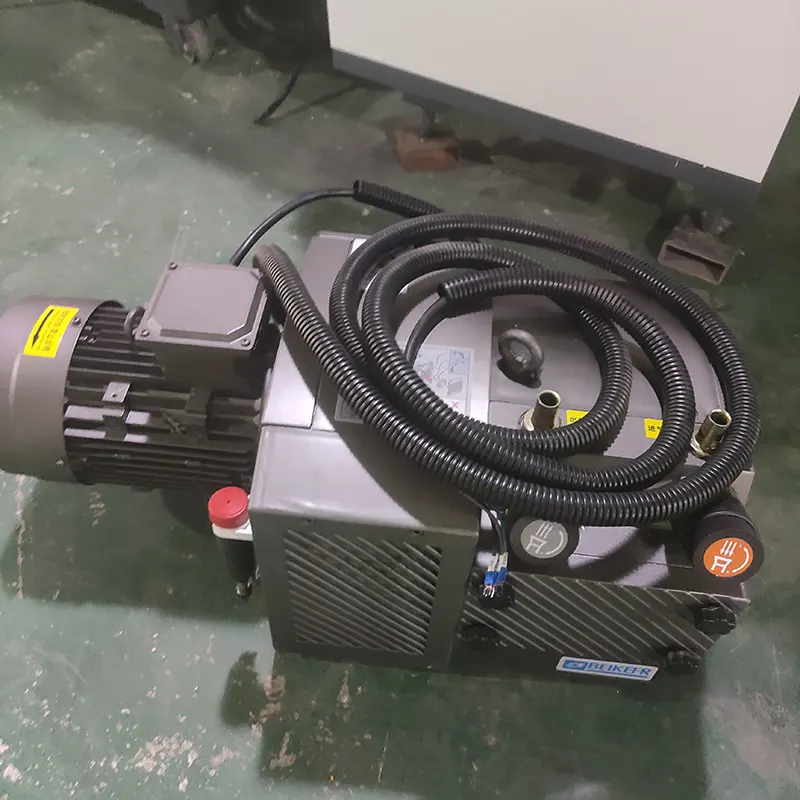

Adopta un sistem de aspirare cu pompa de aer cu vid fara ulei
(2) Alimentator de presă offset de mare viteză (12000 coli/oră) pentru a asigura o funcționare rapidă și stabilă
(3) Alimentarea cu hârtie de control al vitezei de conversie a frecvenței

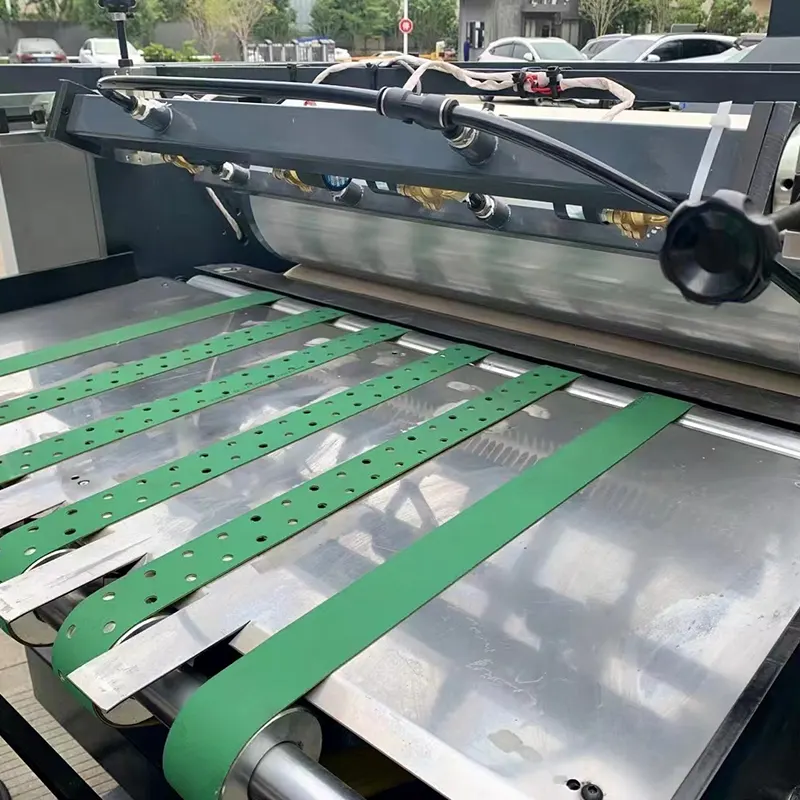

(4) Masa de alimentare cu hârtie a liniei de producție este poziționată și transportată prin aspirație în vid pentru a asigura o transportare lină, ordonată și stabilă.
(5) Dispozitivele de protecție limită superioară și inferioară ale mesei de hrănire; ridicare rapidă manuală;
(6) Masa de alimentare cu hârtie completează automat sistemul de alimentare cu hârtie;
(7) Controler de coli duble atașat: sistem de detectare și oprire a alimentării cu coli duble sau multiple: utilizați inducția detectorului de tensiune de siguranță pentru a detecta coli duble sau multiple de hârtie;
2. Cap de bază de acoperire cu ulei (cu dispozitiv opțional cu cuțit de aer)
Capul de bază este un dispozitiv important pentru a se asigura că hârtia primește un strat UV uniform, care poate spori aderența dintre cerneală și lacul UV.
Unitatea principală de acoperire de bază are următoarele caracteristici:
Aplicați ulei de bază pentru a umple capilarele de pe suprafața hârtiei;
Creșteți aderența dintre acoperirea UV și cerneală; reduceți penetrarea stratului de acoperire pentru a menține albul pur a hârtiei;
Economisiți consumul de produse petroliere de înaltă calitate, cum ar fi uleiul UV scump, uleiul de atingere și uleiul de înlocuire a peliculei;
Racletă inferioară detașabilă, ușor de curățat și schimbat lama și răzuiți mai curat
Sistemul de antrenare principal adoptă transmisie sincronă cu curea, design cu rulment dublu rezistent la presiune, precis și durabil
Eșecul ruloului de hârtie, oprire automată, alarmă automată.
Piesele turnate sunt prelucrate dintr-o singură bucată, cu rigiditate, stabilitate și durabilitate puternice!

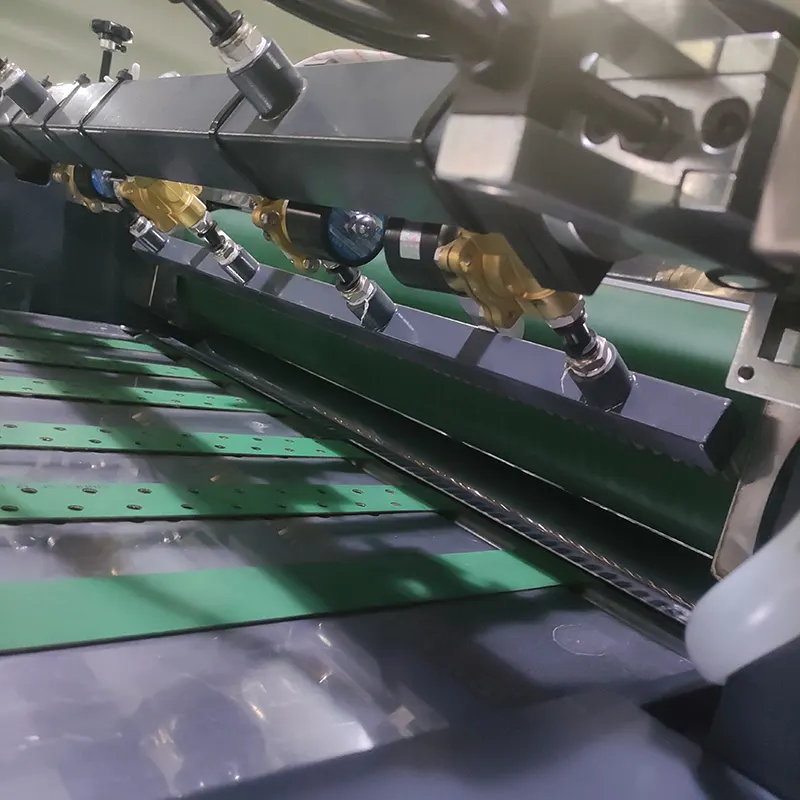

Echipat cu sistem de cuțit de aer foarte sensibil (opțional) potrivit atât pentru hârtie groasă, cât și pentru acoperirea hârtiei subțiri;
3. Sistem de întărire IR
Uscătorul cu infraroșu pe bază de apă înseamnă că atunci când razele infraroșii sunt radiate pe suprafața acoperirii, o parte din aceasta este reflectată de suprafața acoperirii, iar restul intră în acoperire. Pentru energia termică, temperatura acoperirii este crescută, ceea ce are ca efect accelerarea uscării.
(1) Poate fi folosit pentru uscare după acoperire cu apă sau solvent, lichid de acoperire etc.;
(2) În interiorul cuptorului este un senzor de temperatură, atunci când temperatura din caseta luminoasă atinge valoarea setată, acesta va menține o temperatură constantă;

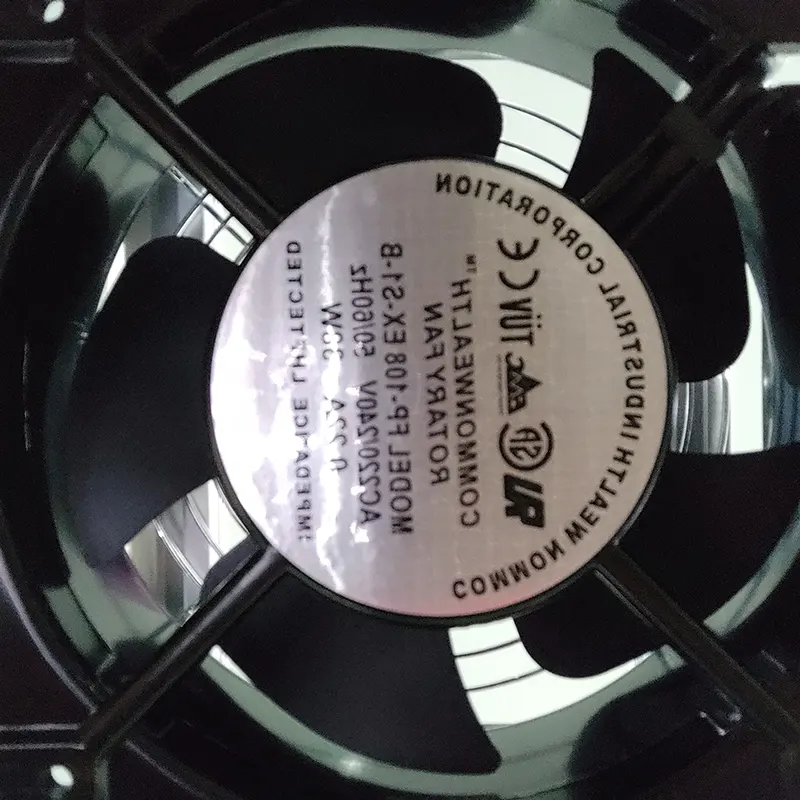

(3) Sistem de ventilator de răcire, hârtia se usucă rapid și nu se lipește; (4) Adoptă metoda de uscare prin circulație a aerului cald, care economisește energie, care economisește mai multă energie electrică;
(5) Nicio aspirație a aerului cu priză nu este atașată de hârtie și este stabilă și nu se îndoaie, nu plutește sau grămadă hârtie;

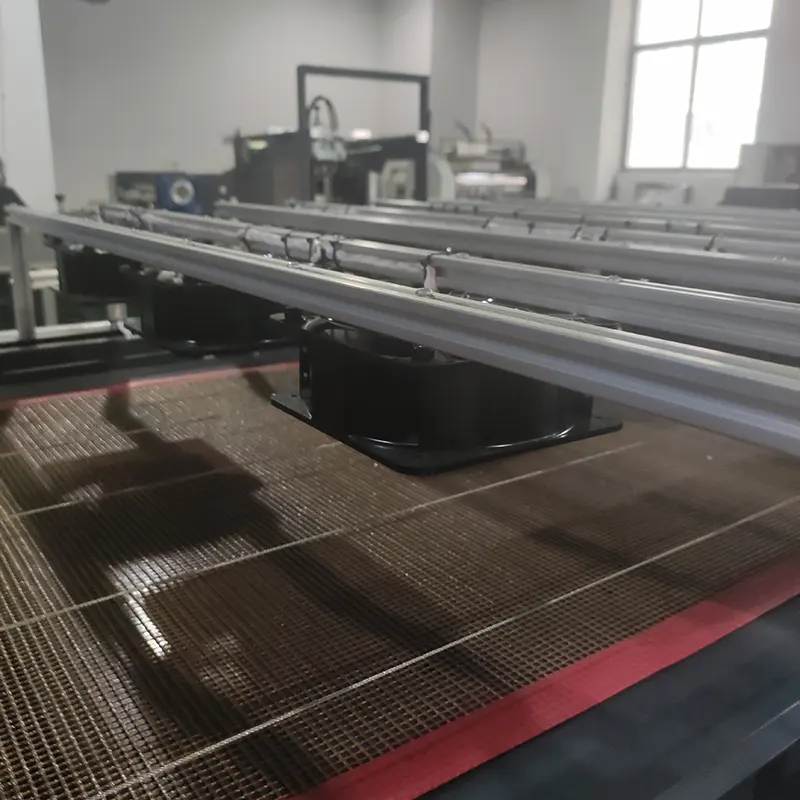

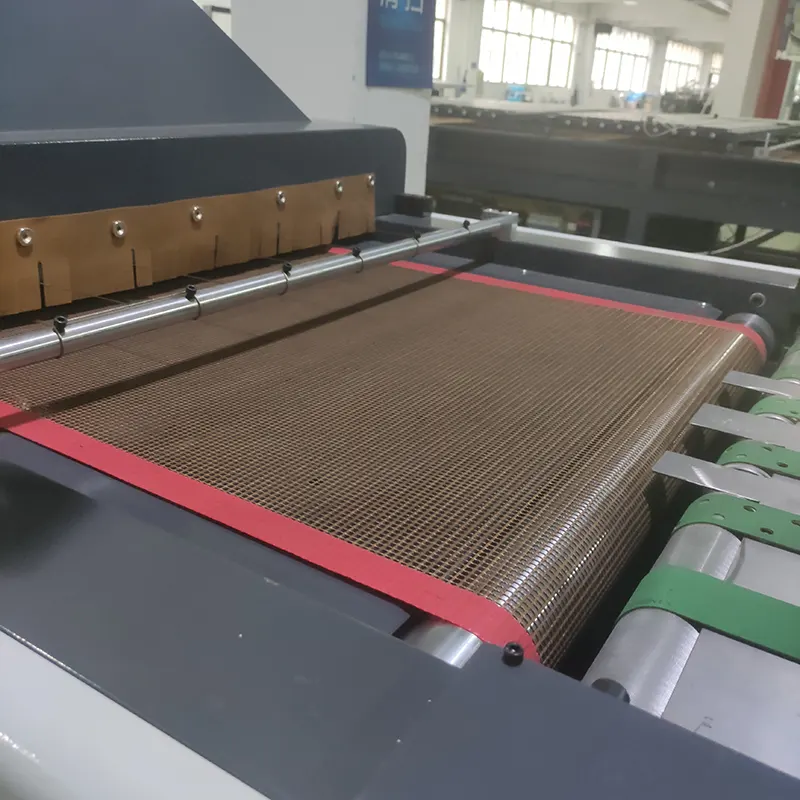

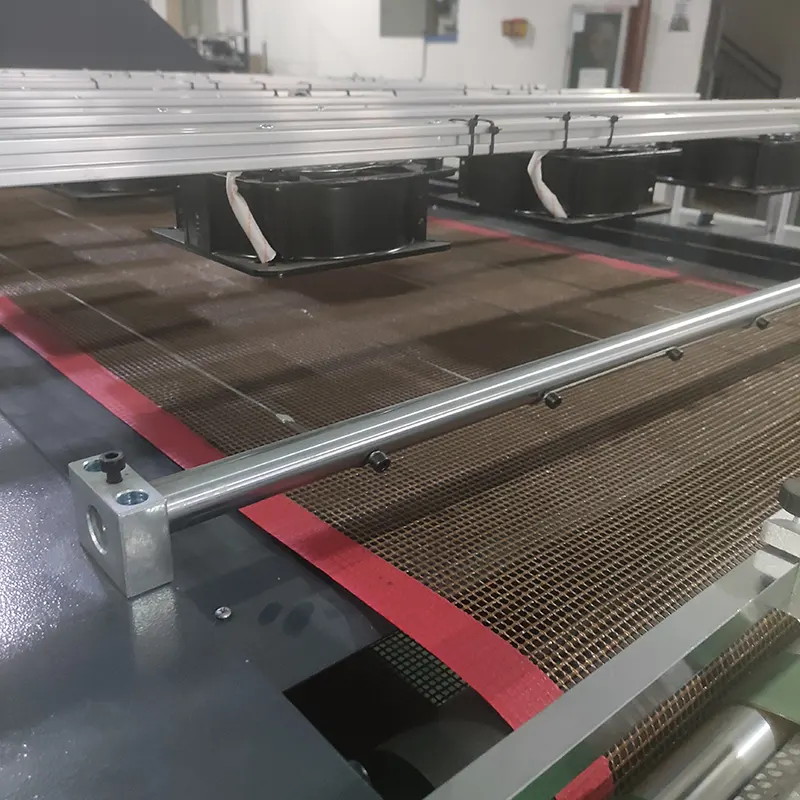

(6) Bandă transportoare din teflon: fără deformare, fără rezistență, anti-ultraviolete, durabilă, sistem automat de corectare a benzii transportoare, stabil și fără zgomot;
(7) Uscarea IR constă din 18 lămpi împărțite în 2 grupuri (sau 3 UV împărțite în trei grupuri), setare automată a temperaturii constante, control independent al temperaturii;
(8) Există un fir de siguranță sub abajur pentru a preveni plutirea hârtiei sau arderea lămpii.
(9) Funcția de auto-stingere a benzii transportoare pentru a preveni blocarea și incendiul; (10) Sistem de uscare IR, uscare ușoară, neafectată de ventilație, poate usca eficient stratul de ulei de bază pe suprafața hârtiei și nu va provoca hârtia să fie întins și deformat de căldură;

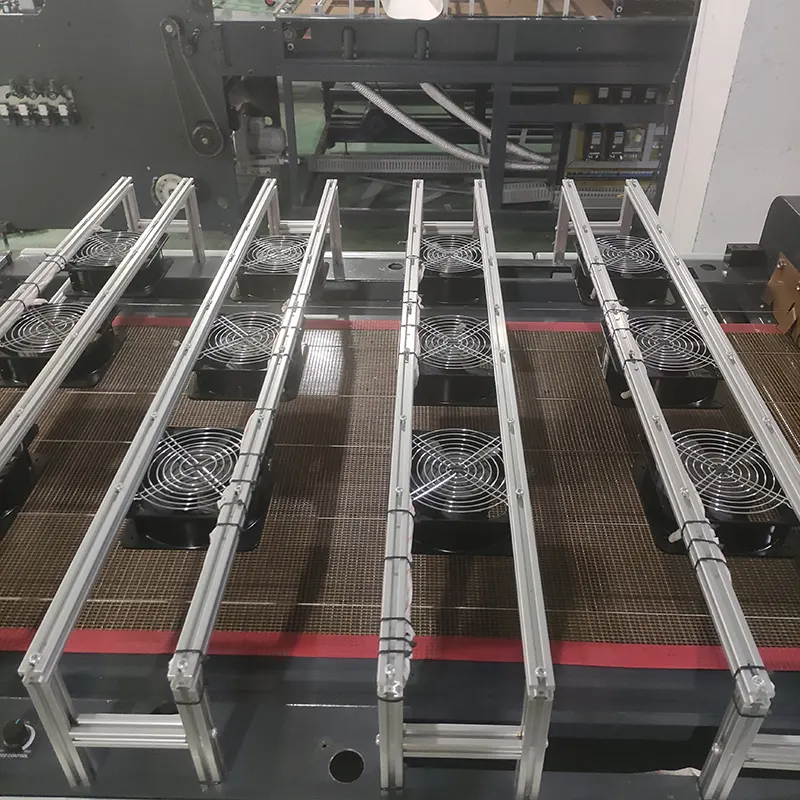

(11) Răcirea prin explozie are avantajele presiunii ridicate a aerului, stabilității controlului volumului ridicat de aer, zgomot redus și funcționare automată. În comparație cu sistemele tradiționale de ventilație cu ventilator, viteza de uscare este mai rapidă și efectul este mai bun.ï¼
Corpul principal al tunelului de uscare adoptă uscare cu infraroșu și răcire cu ventilator, care are un efect de răcire mai bun, mai multă economie de energie și economie de energie.

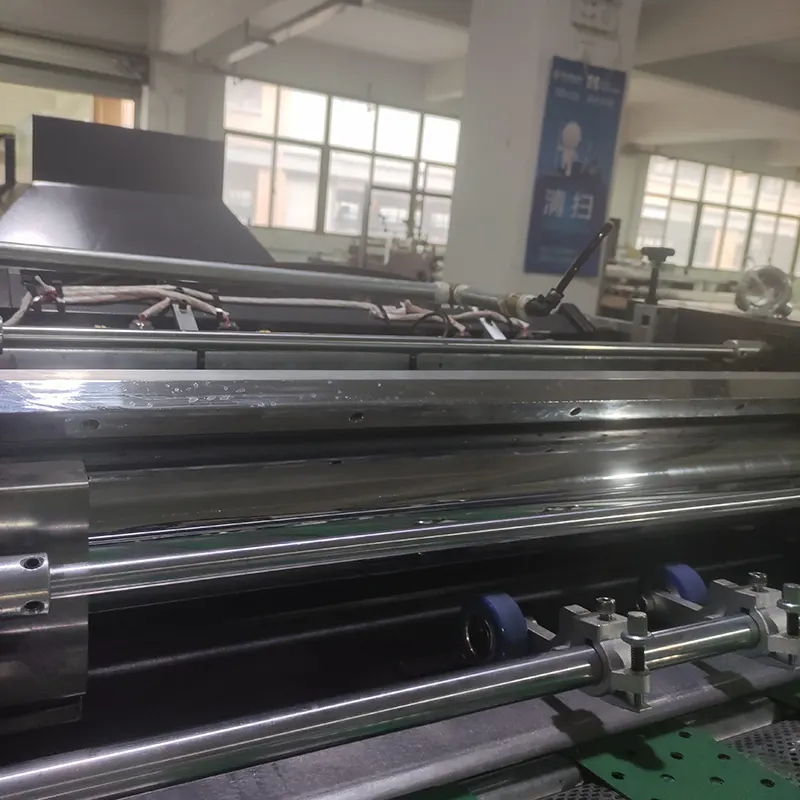

4. Cap de acoperire cu role Anilox (cu cuțit de aer opțional)
Mașina de acoperire cu ulei se referă la procesul de acoperire a vopselei de glazură pe suprafața materialului imprimat și de nivelare și uscare a acesteia.
(1) Gazdă de acoperire cu ulei de suprafață, cu sistem de cuțit de aer extrem de sensibil, control computerizat (opțional) potrivit pentru hârtie groasă și hârtie subțire
Acoperire cu dublu scop;
(2) Monitor automat avansat și sigur, sistem de oprire și alarmă pentru acoperirea rolelor de hârtie cu role.
(3) Depanare jog la viteză mică, după procesarea ruloului de hârtie, hârtia este scoasă;
(4) Fără pinza de aspirație a aerului, aderă la hârtie, nu strâmbă;

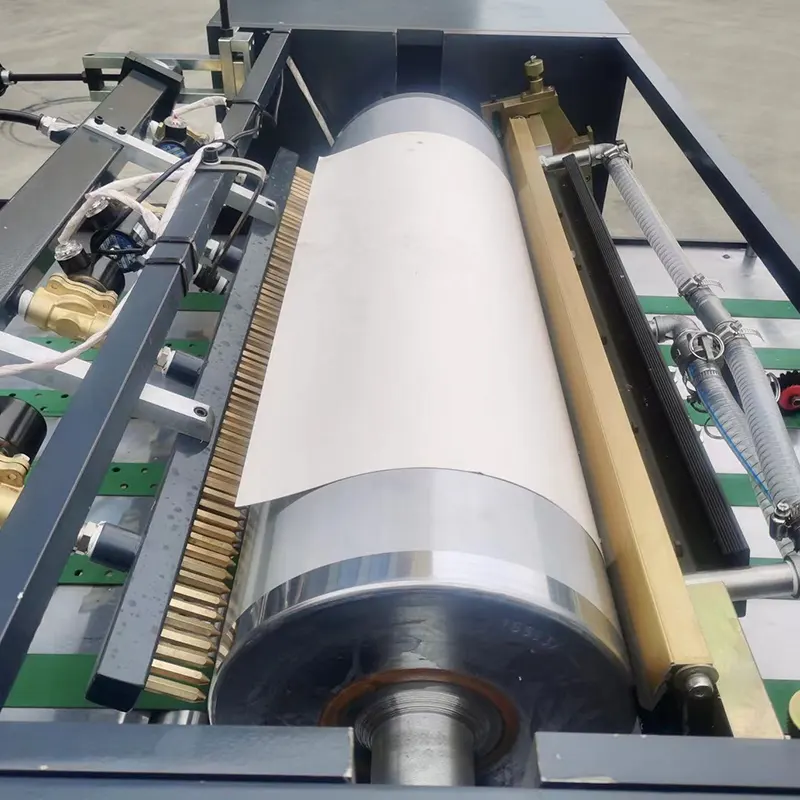

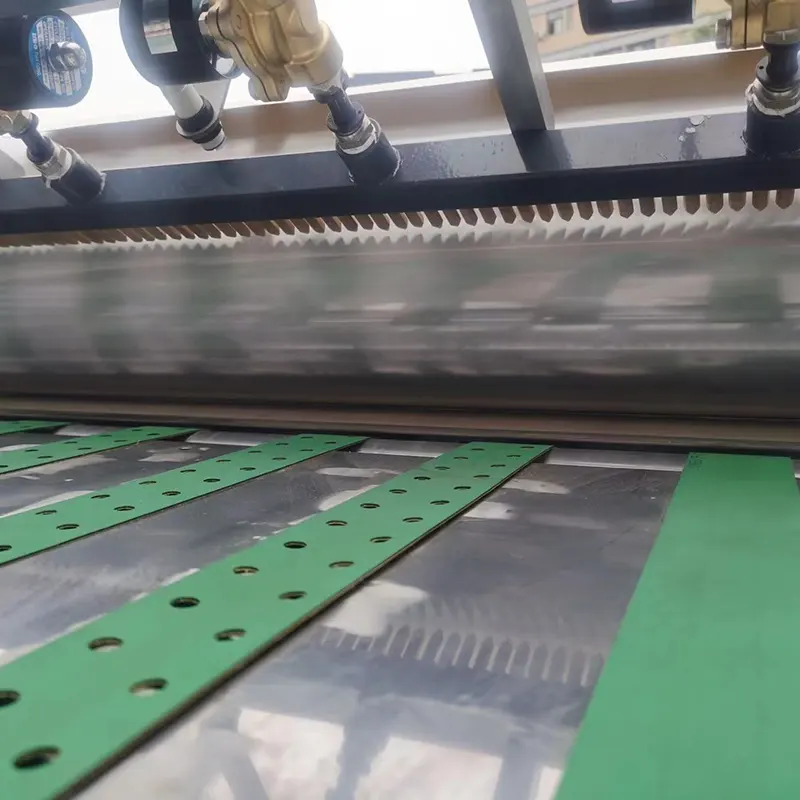

(5) Acoperirea directă cu rola anilox de diametru mare nou dezvoltată nu necesită transferul rolei de cauciuc, care poate asigura grosimea și uniformitatea uleiului pe hârtie
(6) Rolele superioare și inferioare de tehnologie originală sunt antrenate de motoare independente, fără goluri mecanice, care pot asigura că nu există dungi în acoperire.
(7) Răzuitorul închis este utilizat pentru a circula uleiul în circuitul de ulei fără scurgerea uleiului, ceea ce poate reduce eficient pierderea și volatilizarea uleiului.
5. Al doilea cuptor IR (ca punctul 3)
6. Sistem automat de livrare
Mașina automată de livrare a hârtiei este echipată cu o structură de presare a hârtiei răcită cu ventilator, care poate livra perfect hârtia sub funcționarea de mare viteză a mașinii, asigurând că hârtia este livrată ordonat.
(1) Cureaua are o livrare de hârtie cu zgomot redus, iar șinele de presiune superioare și inferioare sunt proiectate pentru a asigura o livrare lină și lină.
(2) Dispozitiv de stabilizare a hârtiei cu aspirație în vid pentru a menține hârtia stabilă; pentru a evita ondularea stratului de hârtie subțire,
(3) Masa de livrare poate fi ridicată și coborâtă manual;
(4) Dispozitivele de protecție limită superioară și inferioară a mesei de livrare; (5) Dispozitiv de coborâre automată a mesei de livrare și sistem de oprire și alarmă a hârtiei pentru limita de livrare;
(6) Număr cumulat automat de hârtie de acoperire;
(7) Dispozitiv de sortare automată a hârtiei aleatorii și sistem de control și alarmă programat;
(8) Folosind un sistem de preluare a hârtiei fotoelectrice de mare viteză, hârtia este precisă și îngrijită;
